ARQUITETURA DE SISTEMAS

Motor d2 — Diagramação Declarativa Moderna

O motor d2 oferece uma das linguagens mais elegantes e limpas para desenho de arquiteturas de sistemas, topologias de microsserviços e pipelines analíticos. Ele compila código declarativo em gráficos vetoriais SVG de alta nitidez.

⚙️ Diretivas de Configuração (%%)

Diretiva	Sinônimos	Tipo	Padrão	Descrição
`layout.width`	`width`	String	`75%`	Largura do diagrama no corpo da página (ex.: `80%`, `12cm`).
`layout.max_width`	`max-width`	String	`500pt`	Largura máxima em pontos tipográficos.
`src`	`file`	String	-	Importa o código D2 a partir de arquivo `.d2` anexo.

🧪 Exemplos Práticos

1. Pipeline de Dados Clínicos

Markdown (d2 pipeline)

Resultado da Renderização

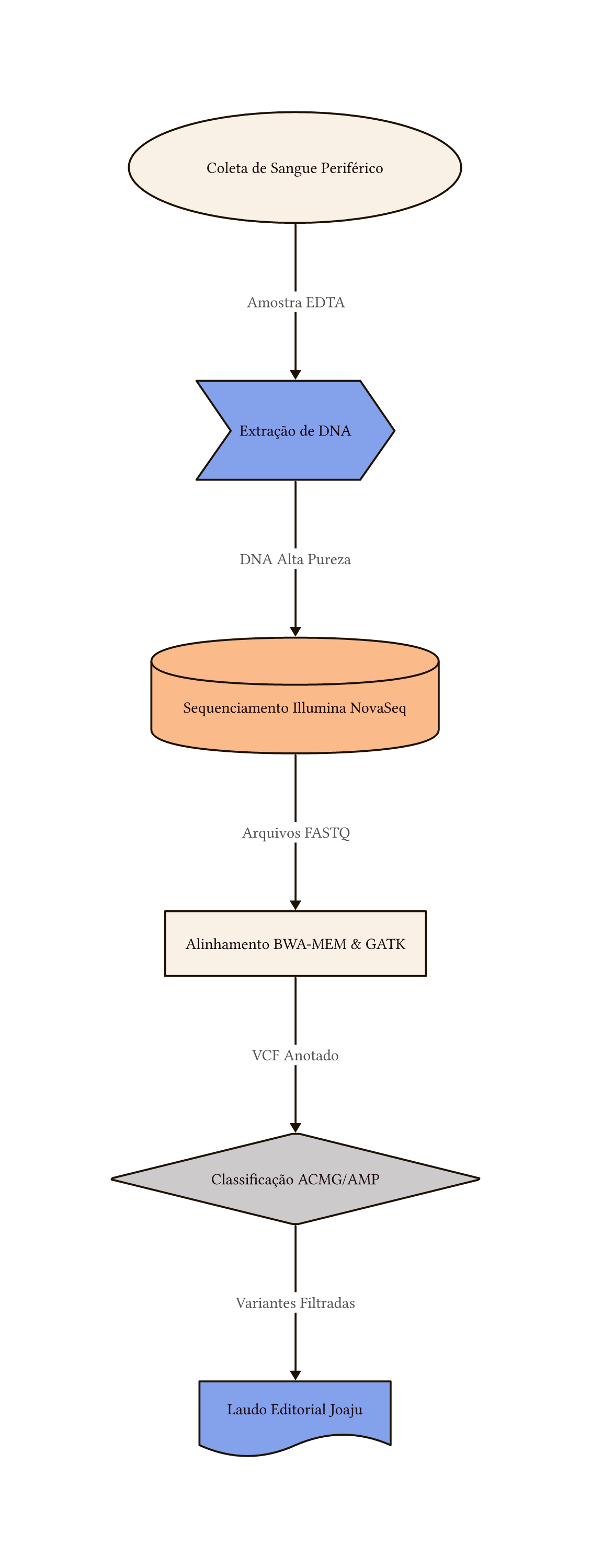

Resultado d2 (Pipeline de Dados Clínicos)

```d2
%% width=80% max-width=520pt
coleta: Coleta de Sangue Periférico {
  shape: oval
}
extracao: Extração Automatizada de DNA
ngs: Sequenciamento NovaSeq 6000 {
  shape: cylinder
}
bioinfo: Pipeline Bioinformático (GATK / Joaju) {
  shape: rectangle
}
laudo: Laudo Clínico Final {
  shape: document
}

coleta -> extracao: Envio Refrigerado
extracao -> ngs: Amostra QC Aprovada
ngs -> bioinfo: Arquivos FASTQ brutos
bioinfo -> laudo: Variantes Filtradas (VCF)
```

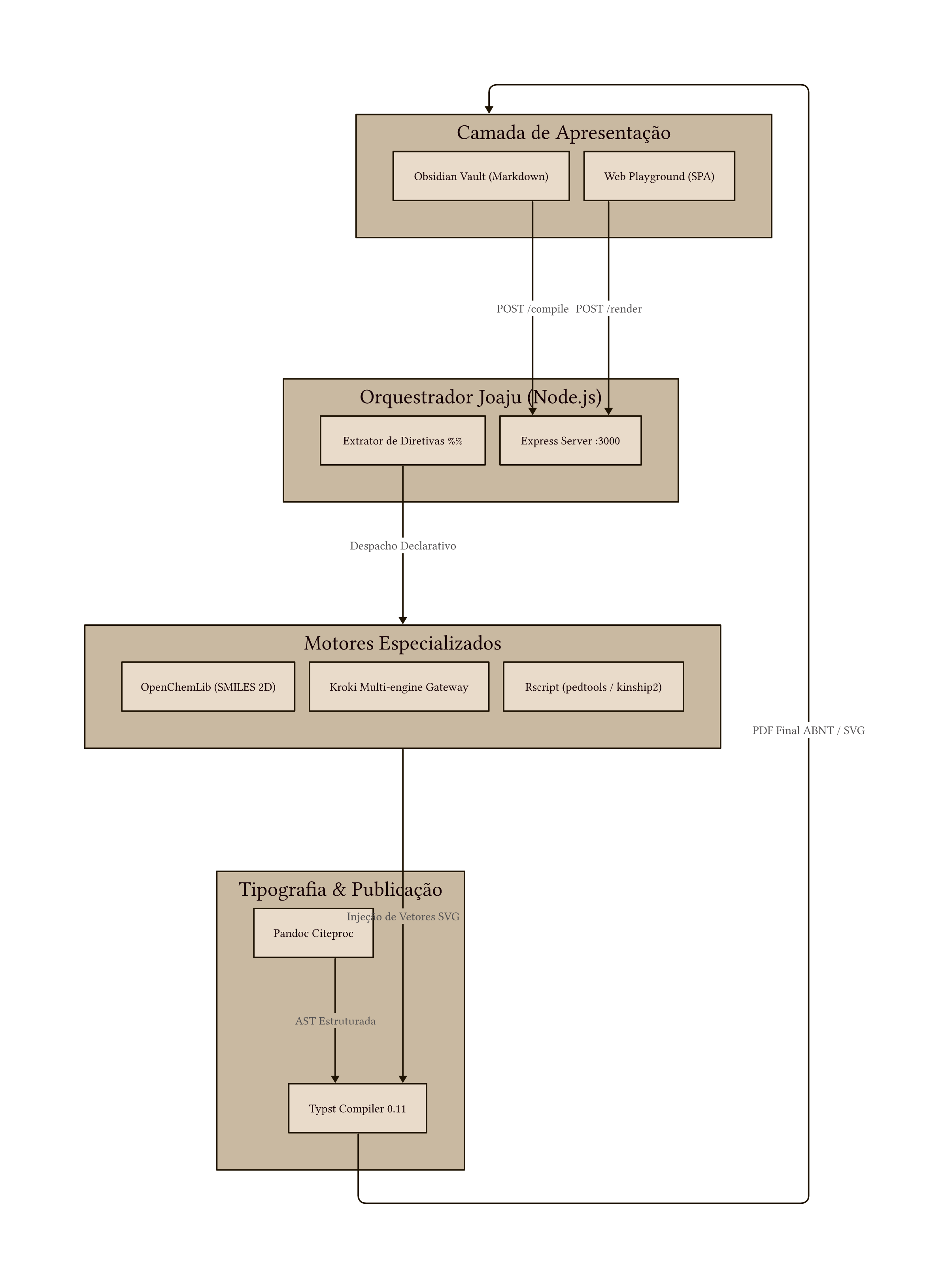

2. Arquitetura em Camadas com Contêineres

Markdown (d2 containers)

Resultado da Renderização

```d2
%% width=85% max-width=580pt
frontend: Camada de Apresentação {
  obsidian: Obsidian Vault (Markdown)
  templater: Templater Hotkey
  obsidian -> templater: Disparo Ctrl+Alt+B
}

backend: Servidor Local Joaju {
  router: Express Gateway (:3000)
  preprocessor: Pré-processador Dinâmico
  r_engine: Rscript (Pedtools)
  kroki: Kroki Multi-engine

  router -> preprocessor: Parse de Diretivas %%
  preprocessor -> r_engine: Tabelas Clínicas
  preprocessor -> kroki: Diagramas D2/Mermaid
}

compilador: Núcleo Tipográfico {
  pandoc: Pandoc Citeproc (Zotero)
  typst: Typst Compiler (ABNT NBR 14724)
  pandoc -> typst: AST Estruturada
}

frontend.templater -> backend.router: POST /compile (JSON)
backend.preprocessor -> compilador.pandoc: Markdown Normalizado
compilador.typst -> frontend.obsidian: Buffer Binário PDF
```
